随着智能技术普及和消费者习惯改变，语音和视觉等人工智能技术越来越多地应用于智能家居，终端的边缘计算模块是实现落地的关键，是当前许多公司研发投入的重点方向。本文从实际工程角度，详细介绍当前语音识别模块硬件开发的主流方案，并对器件选型、设计、验证、调优和测试等环节做了分析，供相关同行参考。
一、背景介绍
当前家电厂商已经达成共识，场景化的体验是引领新品开发的方向标，智能语音、视觉识别给消费者带来轻松便捷的体验，受到市场和厂家的青睐。完整的AI方案包括终端硬件模块、嵌入式软件和AI算法、后台云端处理软件和互联网内容服务等。稳定、可靠、高性能、低成本、低功耗、易扩展软硬件的AI推理模块是家电厂商比拼智能落地的主要指标，优秀的硬件设计可以运行高性能的AI识别算法引擎，实现更多多质量的家电控制和互联网技能，帮助产品在激烈市场竞争中占据底层优势。
云计算业务近年来在行业和企业应用中取得快速进展，其优点是降低IT投资金额，提高IT设备利用率，降低企业运营成本。然而对AI而言，云计算不能实现大包大揽：首先，大量的数据需要上传网络进行处理，成本高，效率低；其次，中央节点处理后下发所需时延长；给网络和云端带来很大的压力；其次，数据安全和隐私问题；再次，业务连续性会因为网络导致瘫痪。然而边缘计算与云计算也不能割裂开来，二者紧密关系，边缘计算可以看作云计算的延伸，把计算业务下沉到本地的解决方案。因此云计算和边缘计算相互依赖，互为补充，未来云边协同将会成为主流模式。
本文针对当前行业主流开发方案，结合自身产品研发经验，介绍不同环节开发技术细节，用于指导开发者实践，避免犯错，缩短产品研发周期，提升产品开发质量。
二、技术方案制定
AI边缘计算模块实际上是指通过一种本地计算单元实体，其通过离线或在线的方法，利用已训练的机器学习模型来预测或估计有效部署中新的观测结果。推理不同于训练，无需学习和优化模型参数，只有前向计算，没有反向计算loss函数。但推理更加关注部署的效果，例如通过量化手段精简模型体积、网络剪枝、低延迟架构、二进制网络等。
边缘计算不同于边缘云计算，后者是把云端部署在物联网的边缘层。目前主流云计算公司纷纷推出相关边缘云计算服务。
考虑应用场合是智能家居/家电产品，AI推理模块要满足防潮，低成本的要求。整体技术方案通过采用硬件实现、嵌入式软件（固件）。其中硬件包括PCBA主板，传感器单元例如摄像头、麦克风以及配套线束等；嵌入式软件中包括AI算法软件。见下图1。

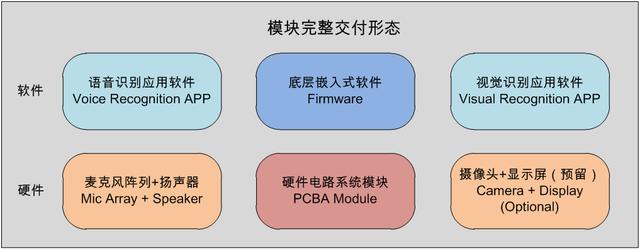

图1：AI边缘计算模块基本框图
硬件：供电5V/2A，2*Cortex-A72@1.8GHz+4*Cortex-A53@1.4GHz
视觉的性能规划：离线100张人脸，20种手势，10种步态，30种食材，20类衣物
语音的性能规划：离线200条命令

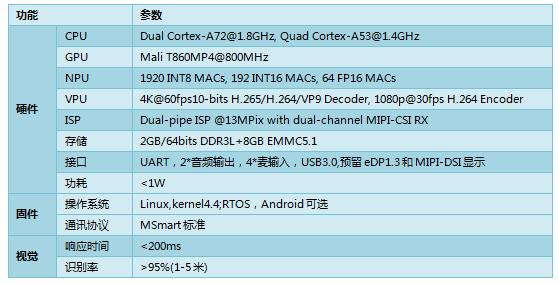

图2 AI推理模块规格参数
图2 AI推理模块规格参数（续）
三、硬件平台设计
推理模块属于本地计算。研制高可用性，高可靠性和低成本的模块，需要注意一下细节。
本文搭建一个语音视觉一体化人工智能本地推理模块，通过具体工程过程，描述开发的技巧和注意事项。
3.1 语音处理器平台选型
语音识别模块的处理器平台包括计算、控制基于一身的处理器，目前一般选择市场成熟稳定的ASIC，其中集成了CPU,MCU，GPU，存储器接口，外围控制器，音视频处理编解码单元，各种接口协议电路等。
智能语音识别模块一般采用智能音箱、智能语音助手的硬件解决方案，当前主流的集成电路芯片包括国产大陆的全志、瑞芯微、晶晨等厂商，欧美的美满、英特尔，台系的联发科、澜至等。不同厂家的芯片型号、市场应用等信息如表1所示。
从内部架构角度看，各家芯片大同小异，都具有处理器、存储器、音频前端和播放器、无线通信等子功能模块，区别往往反映在是否集成内部动态随机内存SRAM及其大小，程序存储器Flash，是否集成内部无线通信（WIFI/蓝牙）协议模块，音频输入通道数目的多少等。
下面的表格是目前主流智能语音处理器信息，不同芯片的硬件架构和电路设计大同小异，上层应用软件，如算法和技能开发等，可以针对性移植和开发适配。

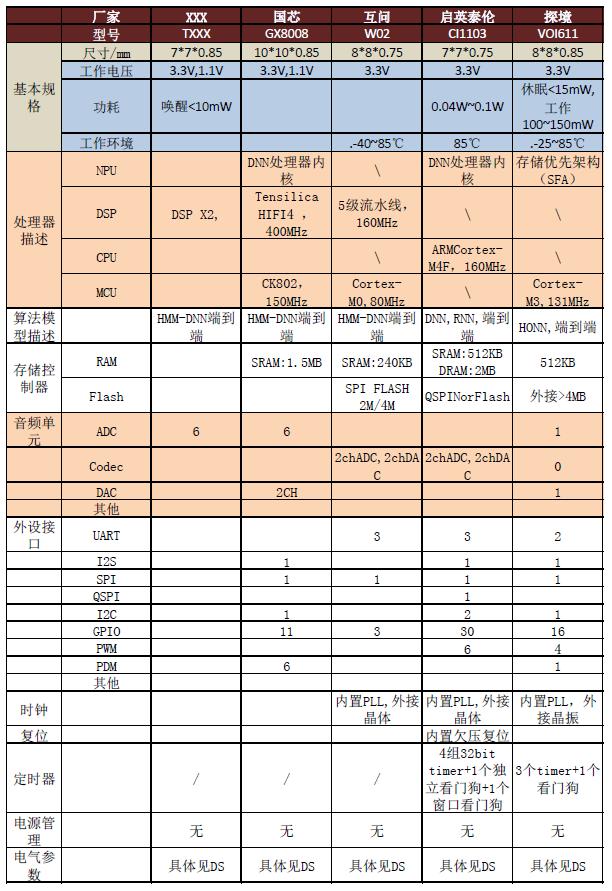

图3 主流语音识别处理芯片参数对比
图3 主流语音识别处理芯片参数对比
首先需要澄清评估AI计算能力的单位，当前不同类型芯片采用不同的计算单位，概括起来有OPS,MACS和MIPS三种，OPS即每秒钟完成操作的次数；Flops是每秒钟操作的浮点运算次，用于衡量计算机浮点运算处理能力，常用于需要大量浮点运算的科学运算中,处理器类型主要针对GPU。MIPS主要用于CPU，每秒执行百万条指令，用来计算同一秒内系统的处理能力，即每秒执行了多少百万条指令。
MACS主要针对FPGA器件，定义为每秒钟执行的定点乘加操作次数。
OPS和MACs的换算关系是1MACs=2*OPS，原因是乘加等于两次操作。
浮点运算比整数运算更复杂、更精确、更耗费时间。
计算机的峰值速度通常是指其理论峰值速度，其计算公式是：
理论峰值速度（亿次）= MHz x 每个时钟周期执行浮点运算的次数 x CPU数目
算力评估方法：Tflops
诸如苹果处理器的算力，比较难以评估，这里采用方法是：
一般国内智能音箱和家电厂家综合考虑性能、成本、开发周期、技术支持等因素，大都选择大陆或台系主控平台。
强算力边缘处理器，例如Nvidia Jetson AGX Xavier，高大10TFlops的算力，性能与工作站相当，可以边缘训练，部署实时的Fast RCNN模型实现目标检测、识别、跟踪和决策等。
3.2 视觉关键器件选型
现在大多数芯片供应商提供turn key的解决方案和到位的技术支持服务，使得很多研发工程师认为开发难度降低，不需要太高的能力就可以完成全新智能产品的开发。事实上并非如此：一款性能优秀，成本富有竞争力的AI+IoT智能电路设计，对开发者的要求很全面，包括方案对比，元器件选型，图纸设计，可靠性评估，错误检查等环节，都是非常有挑战性的。
平台的选择一般不是纯技术导向，而是综合考虑成本，市场成熟度，可扩展性，开发生态等综合因素。主芯片如果是成熟的芯片公司的解决方案，则问题相对简单。供应商会对与主芯片关键性能相关的器件，例如存储芯片、射频芯片、晶振等，进行调试和验证，将合格物料的详细型号写入一个叫支持列表的文档，芯片用户只需要从支持列表中选择即可，大大降低设计难度和风险。一般支持列表中包括多家不同型号的器件，用户需要从性能、成本、成熟度、供货等维度考量，选择适合自己的型号。
下表是针对市场主流处理器，结合我司配合的上游芯片供应商伙伴，整理的硬件平台选择表格，通过技术参数和成本的综合对比，我们最终选择瑞芯微的RK3399 Pro作为边缘计算推理终端视觉模块的主控处理器平台，出于商业保密考虑，这里隐藏了部分关键价格信息。

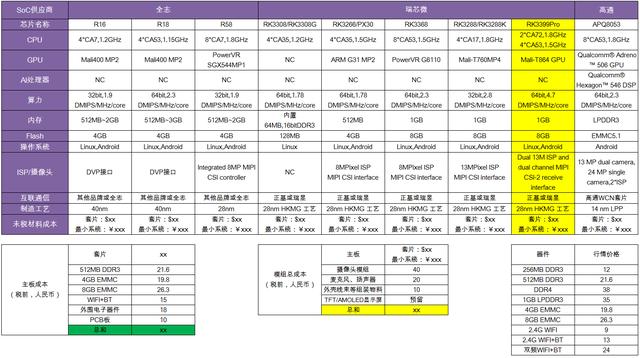

图4 推理终端视觉模块选型对比表
如果主芯片没有那么周到的解决方案服务，就需要用户利用自己的经验进行选择，需要注意的是某些非标准的器件，例如定制接口的存储器等。
